Échangeurs à plaques soudées Z-compact®
performance thermique et robustesse mécanique

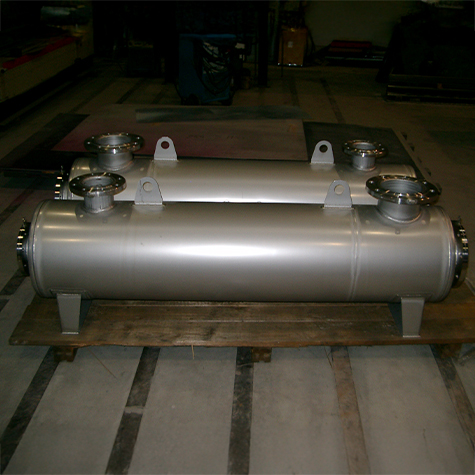

Les échangeurs à plaques soudées Z-compact® combinent la performance thermique des échangeurs à plaques avec la solidité mécanique des échangeurs tubulaires.
Leur conception unique, intégrée dans une calandre cylindrique, élimine les contraintes liées à la dilatation thermique différentielle, garantissant une fiabilité exceptionnelle, même dans des conditions extrêmes de pression, de température ou de chocs thermiques.
Un échangeur à haute performance thermique et solidité mécanique.
Grâce à leur design compact, ils offrent une surface d’échange optimisée tout en occupant un espace réduit. Entièrement conçus sur mesure, les Z-compact® peuvent remplir toutes les fonctions thermiques : condenseur, évaporateur (y compris sous vide), réchauffeur, refroidisseur ou thermosiphon.
Ils s’adaptent aux fluides propres comme aux produits fortement encrassants, avec des solutions de nettoyage chimique ou mécanique intégrées.
Les solutions
Z-compact®
Les échangeurs à plaques soudées Z-compact® offrent des performances thermiques supérieures à celles des échangeurs tubulaires classiques, grâce à une surface d’échange optimisée et à des pertes de charge réduites.
Cette efficacité accrue en fait une solution idéale pour maximiser les rendements tout en limitant l’encombrement dans vos installations.

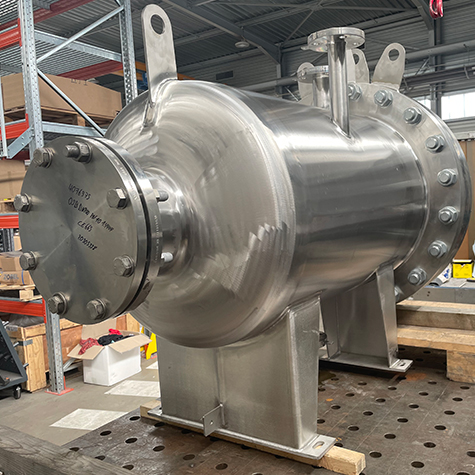

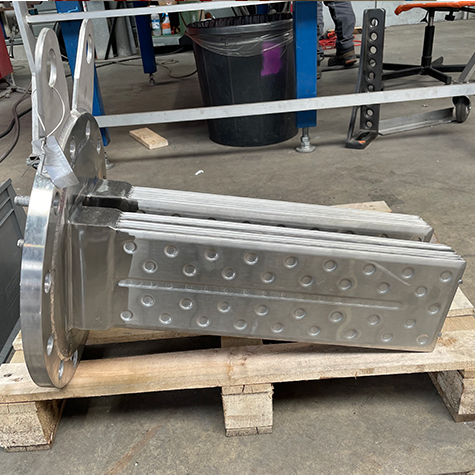

Leur fiabilité mécanique est renforcée par une conception éprouvée pouvant utiliser des chambres en U, soudées sur une seule extrémité. Ce principe permet aux plaques de se dilater librement, supprimant les contraintes liées à la dilatation thermique différentielle. Cette caractéristique est essentielle pour résister aux chocs thermiques et aux cycles de fonctionnement répétés, prolongeant ainsi la durée de vie de l’appareil.

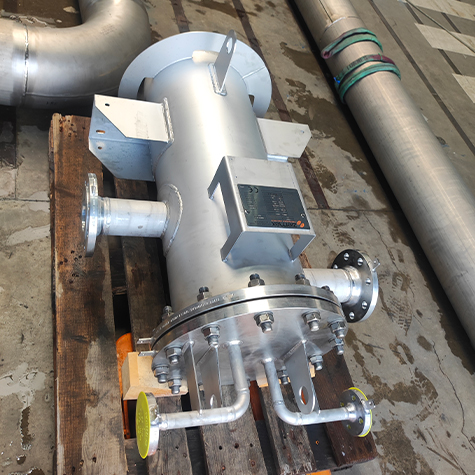

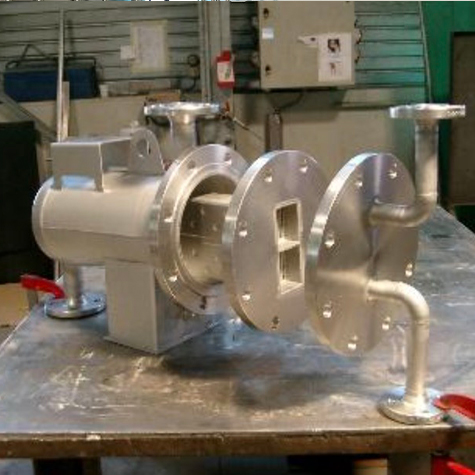

Conçus pour faciliter l’inspection et l’entretien, les Z-compact® sont entièrement visitables et nettoyables, aussi bien chimiquement que mécaniquement. Ziemex a développé une buse de nettoyage spécifique qui permet un lavage efficace sans démontage complet, garantissant ainsi une maintenance simplifiée et des performances constantes.

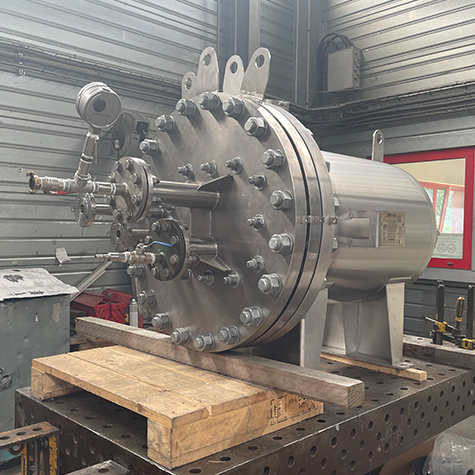

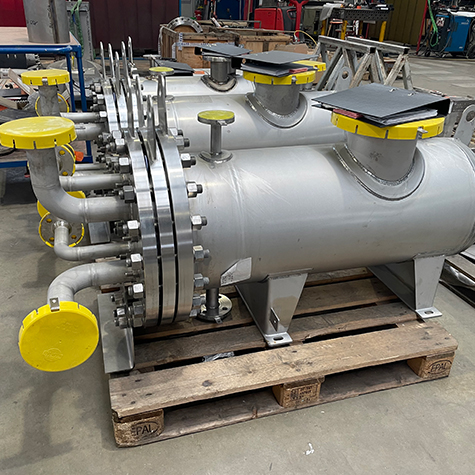

L’adaptabilité totale fait partie intégrante de leur conception. Chaque échangeur est réalisé sur mesure pour répondre à vos contraintes d’implantation, de process et de maintenance. Il peut être installé en remplacement direct d’un appareil existant, sans modification des tuyauteries, et peut intégrer deux faisceaux de plaques dans une même calandre pour créer un condenseur “2 en 1”, permettant par exemple un refroidissement initial à l’eau tempérée suivi d’une condensation maximale au glycol basse température.
Enfin, leur design compact facilite l’intégration directement sur ligne de process, réduisant les coûts d’installation et limitant les contraintes mécaniques. La garantie de performance Ziemex repose sur un design thermique, hydraulique et mécanique précis, validé par des calculs experts et conforme aux normes internationales, pour assurer un fonctionnement fiable et durable, même dans les conditions les plus exigeantes.
ZIEMEX mobilise pour ces projets ses équipes expertes en ingénierie, métallurgie, procédés, ainsi que son atelier de fabrication intégré.
Des caractéristiques techniques
au service de votre performance
Nous réalisons les échangeurs Z-compact® dans la matière adaptée à votre process. Cela peut être un inox standard comme du 304L ou 316L, un inox résistant au process corrosif tel que du 904L ou 310L, du duplex, du titane, de l’Hastelloy C22, C276, C2000 ou encore de l’Inconel ou du zirconium.
Les plages de températures admissibles sont larges. Nous fabriquons des échangeurs dans lesquels de l’azote liquide peut circuler impliquant du -200°C comme des process gazeux à très haute température pouvant monter jusqu’à 1150°C.
Les échangeurs Z-compact® de ZIEMEX sont régulièrement dimensionnés au vide absolu et peuvent résister jusqu’à des pressions de 200 barg.
Les avantages du Z-compact
chez notre client en Chimie fine
Pour un industriel du secteur chimique, ZIEMEX a conçu différents échangeurs à plaques soudées Z-compact® capables de répondre à plusieurs scénarii de fonctionnement de son procédé, dont l’un particulièrement exigeant : la condensation de gaz de méthanol à -10 °C sous vide à 30 mbar.
L’équipement intègre dans une seule calandre deux faisceaux de plaques distincts, fabriqués en Hastelloy® C22 pour résister à la forte corrosivité du procédé :
- Faisceau principal : refroidissement des gaz de méthanol à l’aide d’eau froide à 11 °C, permettant de condenser la majeure partie des vapeurs.
- Post-condenseur : abaissement supplémentaire de la température des gaz résiduels jusqu’à -10 °C à l’aide d’une circulation de MEG 50 % à -15 °C, afin de condenser les derniers incondensables et d’optimiser le rendement global.
Pour garantir un nettoyage complet des deux circuits, l’appareil a été conçu avec trois brides : une bride de corps et deux brides pleines, permettant un accès direct aux deux côtés de l’échangeur.
Cette configuration “2-en-1” a permis au client d’optimiser l’efficacité énergétique, de réduire l’encombrement et d’éviter la multiplication des équipements et tuyauteries.
Le Z-compact® répond ainsi parfaitement aux contraintes de place et aux conditions thermiques extrêmes, tout en offrant une maintenance simplifiée.
