Skids d’évapo concentration
Efficacité et précision
L’évapo Concentration est un procédé qui permet d’augmenter la concentration d’une solution en séparant une partie du solvant par évaporation, puis en la condensant.
Ce procédé est largement utilisé dans l’industrie chimique, pharmaceutique, agroalimentaire et environnementale pour réduire les volumes à traiter, valoriser des sous-produits ou atteindre une concentration précise avant une étape de cristallisation ou de formulation.

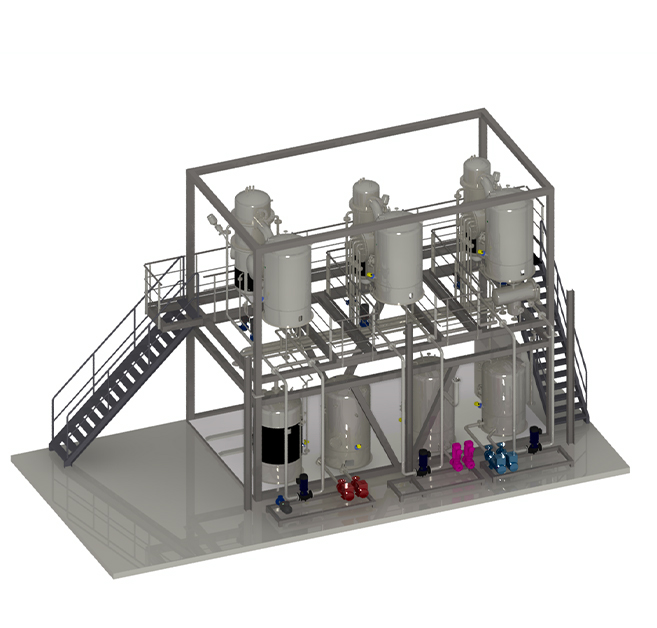

Les skids d’évapo concentration Ziemex sont conçus sur mesure pour s’intégrer dans les procédés clients, tout en garantissant performance énergétique, flexibilité et fiabilité.
Les solutions
d’évapo concentration
Le principe de l’évapo-concentration repose sur la séparation du solvant d’une solution afin d’augmenter sa concentration. Cette séparation peut être réalisée selon trois modes principaux :

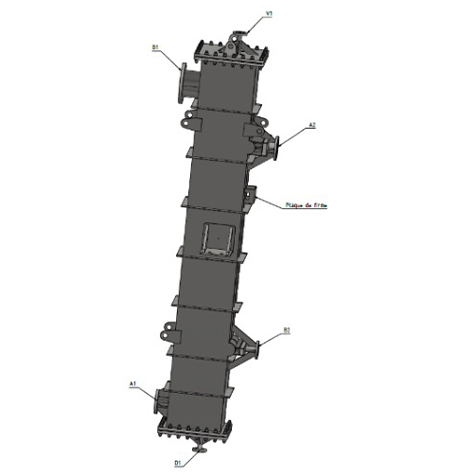

- Tout d’abord, le mode thermosiphon utilise la circulation naturelle créée par la différence de densité entre le liquide chauffé et la vapeur générée, permettant le déplacement du fluide sans pompe supplémentaire et garantissant un transfert thermique efficace.
- Ensuite, l’évaporation peut être suivie d’un flash dans un ballon, où la pression est abaissée brutalement. Cette détente fait évaporer instantanément une partie du solvant sans modification de la température du fluide, car la température reste supérieure à la température d’ébullition correspondant à la nouvelle pression. Le mélange liquide-vapeur est alors séparé dans le ballon : la phase vapeur peut être condensée et la phase liquide plus concentrée est récupérée pour la suite du procédé.

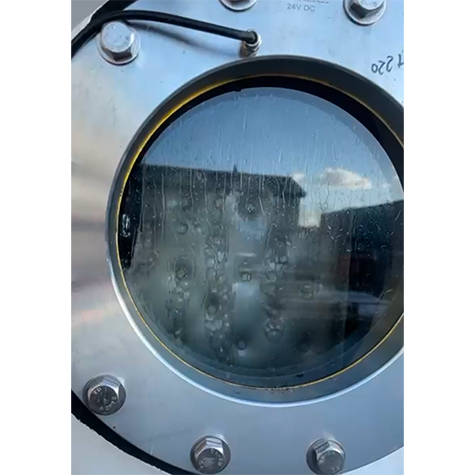

- Enfin, le mode évaporation à film tombant consiste à répartir le liquide en fine pellicule le long des plaques d’un échangeur thermique, optimisant ainsi l’échange thermique, limitant les risques de rétention et garantissant un nettoyage facilité.
Pour réaliser ces étapes, Ziemex intègre ses propres échangeurs thermiques Z-compact® ou Zieplate directement au pied de colonne. Ces solutions assurent un encombrement réduit et des performances d’évaporation élevées, adaptées aux contraintes les plus exigeantes des procédés industriels.
Les caractéristiques
techniques
Les skids d’évapoconcentration Ziemex sont entièrement personnalisés pour répondre aux besoins de chaque client. Ils peuvent intégrer une large gamme de matériaux selon les contraintes du process, allant des aciers inoxydables classiques comme le 304L ou 316L, aux matériaux fortement alliés comme le duplex, le superduplex, le titane, l’Hastelloy® ou encore le zirconium.

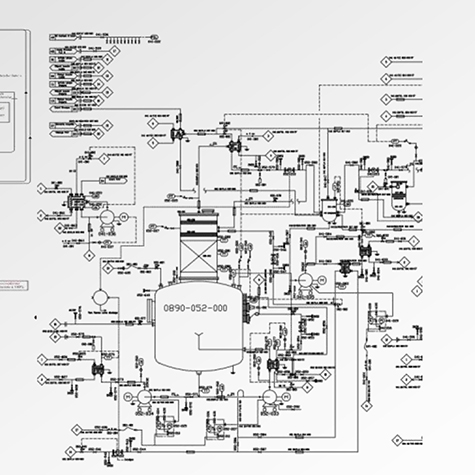

La conception prend en compte les pressions et températures de calcul, tout en optimisant les pertes de charge et la facilité de nettoyage. Nous sommes également en mesure de fabriquer des équipements répondant à des exigences de rugosité de surface, avec des finitions allant jusqu’à Ra < 0,4µm.
L’ensemble du skid est conçu pour être compact, simple à intégrer dans l’environnement client et robuste dans le temps, garantissant à la fois fiabilité et sécurité.
Exemple de mise en oeuvre
Skid d’évapoconcentration Z-Compact en thermosiphon : haute performance et encombrement réduit
Pour un client de l’industrie chimique, Ziemex a conçu un skid d’évapo concentration intégrant un évaporateur Z-compact en pied de colonne, fonctionnant en thermosiphon.
Ce choix a permis d’obtenir une excellente performance thermique tout en réduisant l’encombrement et en supprimant le besoin d’une pompe de recirculation.
La phase vapeur issue du ballon flash a été condensée dans un échangeur Ziemex conçu sur mesure, tandis que le liquide concentré était directement réinjecté dans l’étape suivante du procédé.

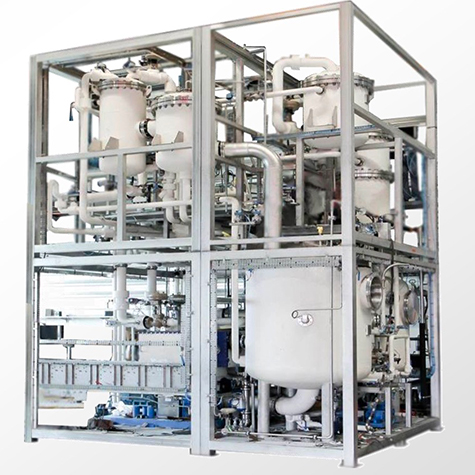

En raison de sa taille importante, le skid a été conçu sous la forme de quatre blocs de 4 mètres de haut par 4 mètres de large et de long afin de pouvoir être transporté plus facilement jusqu’au site client.

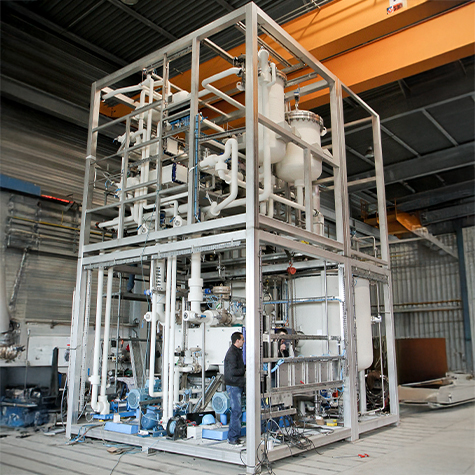

Malgré cette modularité, un montage complet est réalisé lors de la FAT (Factory Acceptance Test) dans nos ateliers, garantissant que l’ensemble du procédé fonctionne parfaitement avant expédition.
Grâce à cette organisation, nous avons pu livrer une installation transportable, performante et totalement fiable dès sa mise en service.
