Skids de distillation
Haute performance énergétique et intégration optimale
La distillation est un procédé de séparation qui exploite les différences de volatilité des constituants d’un mélange liquide.
Par chauffage et condensation successifs, elle permet d’obtenir des fractions distinctes et purifiées, qu’il s’agisse de solvants, de monomères, de produits pharmaceutiques ou chimiques de haute valeur ajoutée.

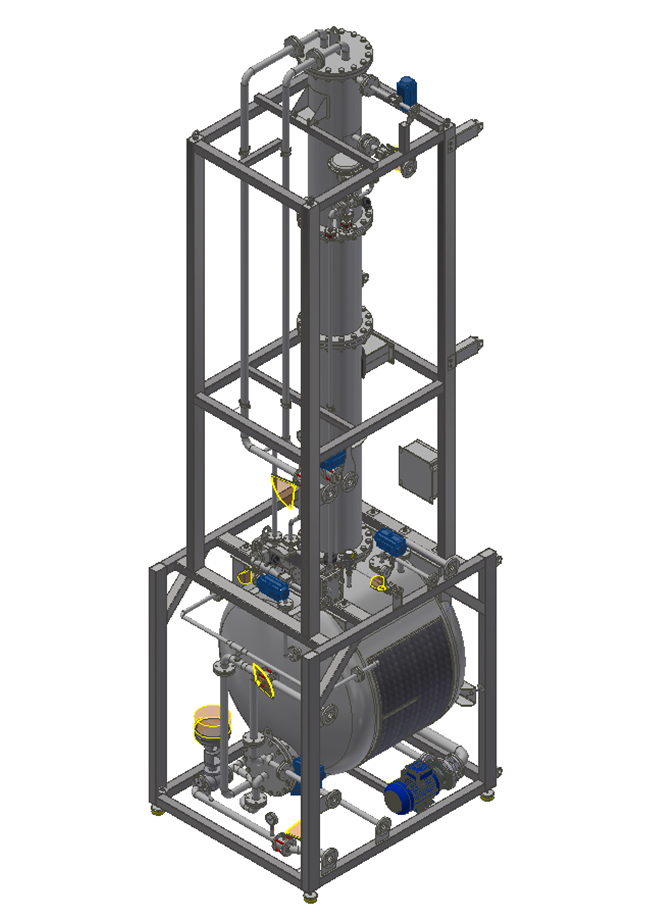

Les skids de distillation Ziemex sont conçus sur mesure pour garantir une maîtrise parfaite de la pureté, une haute performance énergétique et une intégration optimale dans vos procédés industriels.
skids de distillation
Caractéristiques techniques
Les skids de distillation Ziemex sont entièrement personnalisés pour s’adapter aux contraintes spécifiques de chaque procédé.
Ils peuvent être réalisés dans une large gamme de matériaux, allant des aciers inoxydables classiques tels que le 304L ou le 316L aux alliages fortement alliés comme le duplex, le superduplex, le titane, l’Hastelloy® ou le zirconium.

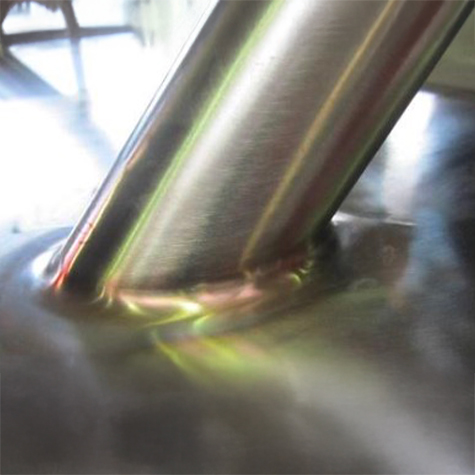

Les états de surface sont contrôlés avec des finitions allant jusqu’à Ra <0,4 µm, avec possibilité d’électropolissage pour les applications pharmaceutiques ou les procédés les plus sensibles.
La conception mécanique prend en compte les pressions et températures de fonctionnement, les pertes de charge et la facilité de nettoyage, tout en garantissant la robustesse et la sécurité de l’ensemble.
Nos solutions
de distillation
Les skids de distillation Ziemex peuvent fonctionner sous vide poussé, jusqu’à 20 mbar absolus, ou sous haute pression, au-delà de 100 bars, et couvrent une large plage de températures allant des procédés cryogéniques jusqu’à 500 °C.

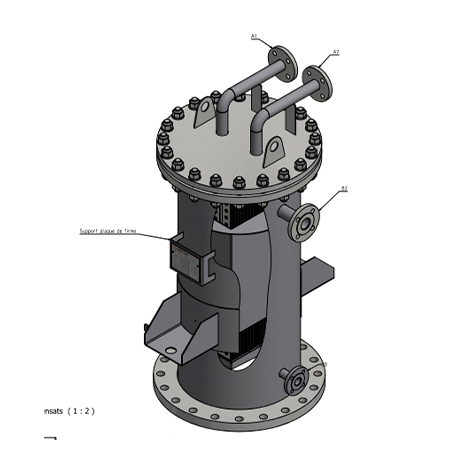

Les colonnes sont associées à des échangeurs Z-compact® ou Zieplate qui assurent le chauffage et le refroidissement des flux, adaptés aux utilités disponibles sur site. Les condenseurs à plusieurs niveaux de température permettent d’optimiser la consommation énergétique tout en réduisant les rejets, et, selon le process, des systèmes de pompe à chaleur ou de recompression mécanique de vapeur peuvent être intégrés pour réduire encore la consommation de vapeur et l’empreinte carbone du procédé.
Les skids sont conçus pour traiter des fluides propres comme des fluides chargés ou encrassants et garantissent des performances élevées, un encombrement réduit, une absence de rétention et un nettoyage facilité.
Exemple de mise en oeuvre

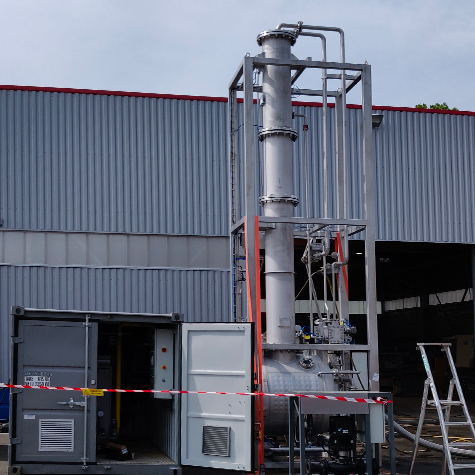

Skid de distillation de haute précision
Pour un grand nom de la chimie fine, Ziemex a conçu et fabriqué un skid de distillation de haute précision permettant la production de solvants ultrapurs tels que le méthanol, le THF, l’acétonitrile, l’IPA, l’hexane et le dichlorométhane pour un débit de 1000 litres/heure.
L’installation intégrait des colonnes fabriquées en atelier avec leurs internes, des échangeurs Z-compact® pour le chauffage et le refroidissement, et des condenseurs à plusieurs niveaux de température afin de réduire la consommation énergétique tout en optimisant la récupération des solvants.
La haute performance énergétique, la maîtrise de la pureté, la traçabilité matière et le respect strict des normes pharmaceutiques ont été les maîtres mots de ce projet, mené à bien par les équipes Ziemex depuis la conception jusqu’à la mise en service sur site.
