Radiaplaques®
Les Radiaplaques® de ZIEMEX sont des échangeurs thermiques conçus pour le chauffage ou le refroidissement de bains, en particulier dans le secteur du traitement de surface.
Leur principe de fonctionnement est identique à celui des plaques d’échanges, mais avec la particularité de disposer de modèles standards permettant une adaptation rapide et simple aux cuves de traitement de surface clients (galvanisation, argenture, dégraissage, phosphatation, anodisation, chromatation, nickelage électrolytique, cuivrage, etc…).
Ces équipements offrent une alternative fiable et sécurisée aux résistances électriques, réduisant les risques liés à leur utilisation tout en assurant un transfert thermique performant et homogène.
NOs solutions
Radiaplaques®

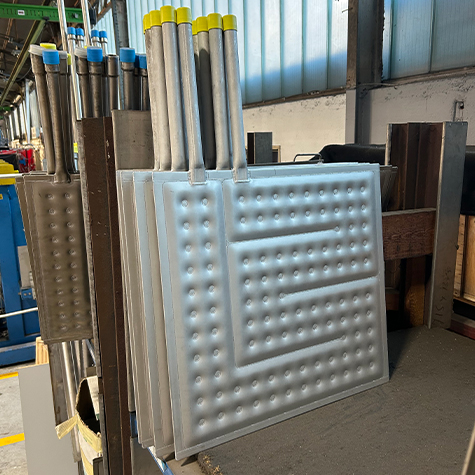

Nous proposons quatre gammes de Radiaplaques® standards :

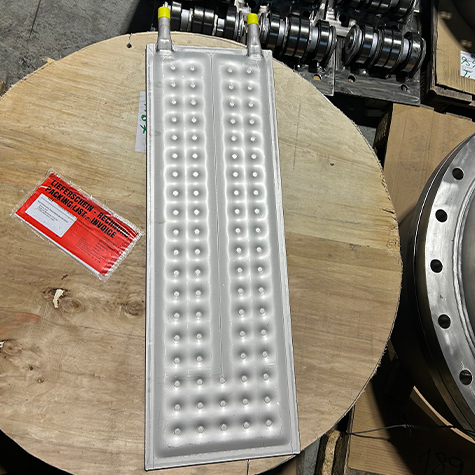

- Séries 6S et 12S : largeur fixe respectivement de 300 mm et 560 mm, avec hauteur variable (600 à 1200 mm selon le modèle).
- Séries 6T et 12T : hauteur fixe respectivement de 300 mm et 560 mm, avec largeur variable (600 à 1200 mm selon le modèle).
Ces différentes dimensions permettent d’adapter efficacement le type de Radiaplaque® aux besoins de chaque bassin de traitement. En option, les plaques peuvent être équipées de deux poignées facilitant leur manipulation.

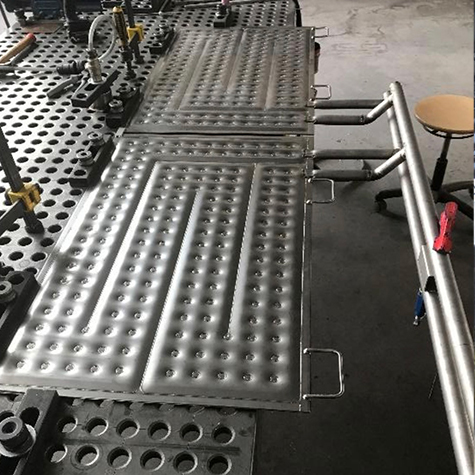

Si nos modèles standards couvrent la majorité des applications, nous proposons également des versions sur mesure dans toutes les matières disponibles (inox, titane, Hastelloy®, zirconium, duplex, superduplex, etc.).
Des caractéristiques techniques
au service de votre performance
Nos Radiaplaques® standards sont fabriquées en inox 316L, avec certains formats disponibles en titane (6T3 et 12T3).

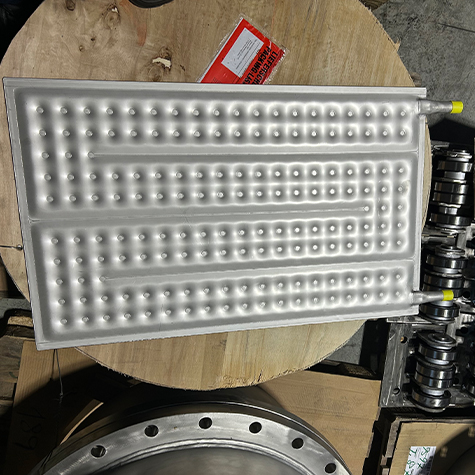

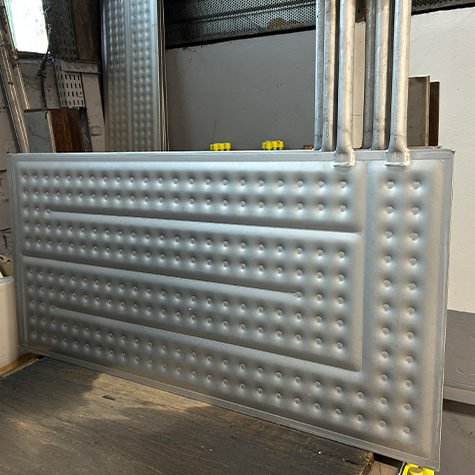

Les tôles utilisées ont une épaisseur de 1,5 mm et sont soudées entre elles grâce à des cordons circulaires réalisés par soudage laser. Après soudage, les plaques sont gonflées afin de déformer la tôle et créer ainsi des canaux permettant la circulation du fluide chaud ou froid utilité.
Cette conception garantit un excellent échange thermique, car la surface est optimisée pour maximiser le contact entre la plaque et le bain, tout en maintenant une grande fiabilité mécanique.
La pression de service est de 15 bar et la pression d’épreuve atteint 21,5 bar, assurant un haut niveau de sécurité.
Les raccordements sont réalisés par des tubulures standards en 26,9 x 2,6 filetées gaz conique, mais peuvent être adaptés selon les besoins spécifiques des clients.
Exemple
de mise en oeuvre
Pour un client du secteur du traitement de surface, nous avons fourni plusieurs Radiaplaques® destinées au chauffage rapide de bains de traitement chimique.
Les modèles standards de la série 12S ont été retenus pour leur largeur adaptée aux dimensions du bassin et pour leur facilité d’installation.
Grâce à leur conception compacte et robuste, et à leur technologie de soudage laser, ces Radiaplaques® ont permis de remplacer efficacement des résistances électriques, réduisant ainsi les risques liés à la sécurité tout en améliorant le rendement thermique.
