Echangeurs à plaques soudées Zieplate
performance thermique optimisée pour faibles pincements
Les échangeurs à plaques soudées Zieplate combinent l’efficacité thermique des plaques avec un design optimisé pour les applications nécessitant un échange thermique à contre-courant parfait.
Leur conception innovante élimine les contraintes thermo-mécaniques et garantit une fiabilité exceptionnelle, même dans les processus cycliques et exigeants.
Grâce à leur design rectangulaire et à leurs fonds plats flexibles, les Zieplate permettent une performance maximale même avec de faibles écarts de température. Adaptés à tous types de fluides, propres ou légèrement encrassants, ils peuvent intégrer des solutions de nettoyage chimique ou mécanique pour assurer un entretien facile et régulier.
Les solutions
Zieplate
Les échangeurs Zieplate offrent des performances thermiques accrues, grâce à une surface d’échange optimisée et à un flux parfaitement contre-courant.
Cette conception permet de maximiser le rendement tout en réduisant l’encombrement dans vos installations.
La fiabilité mécanique est assurée par un collectage aux extrémités du faisceau et des fonds plats flexibles, limitant les contraintes et les risques de fuite. Le nombre réduit de soudures et l’absence de points de contact entre plaques favorisent une longévité accrue et minimisent l’encrassement.

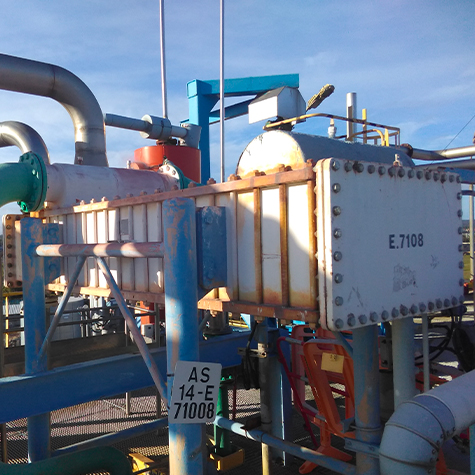

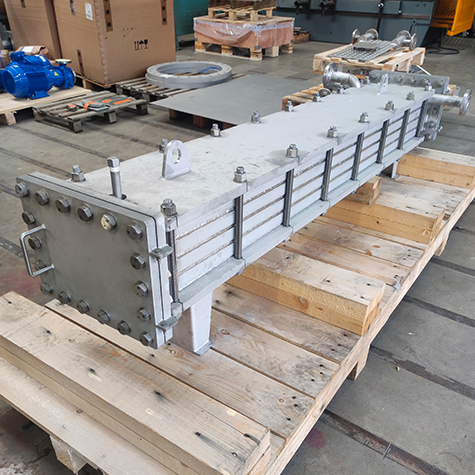

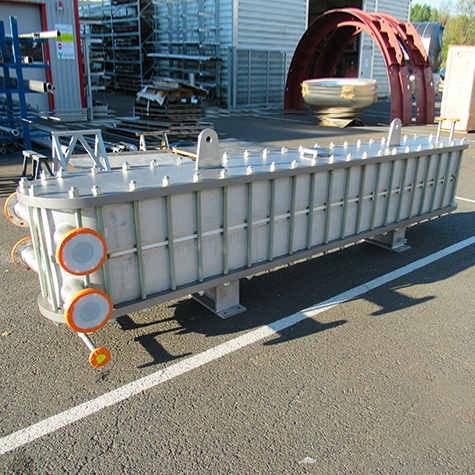

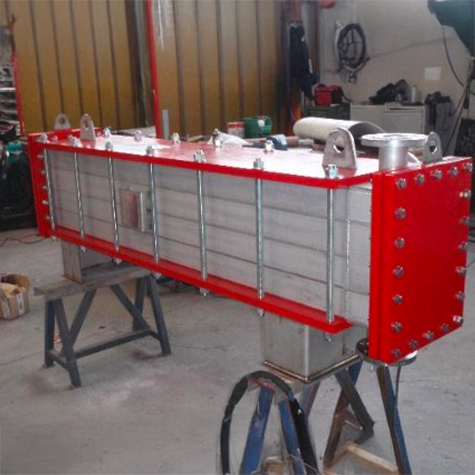

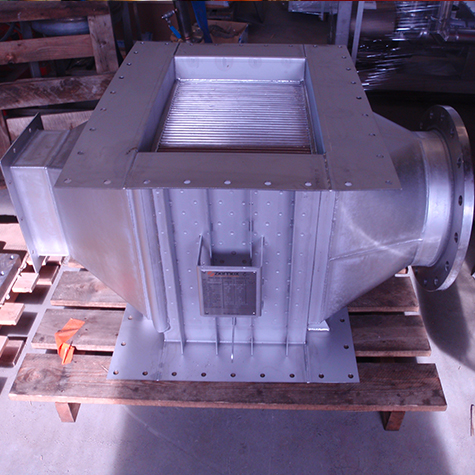

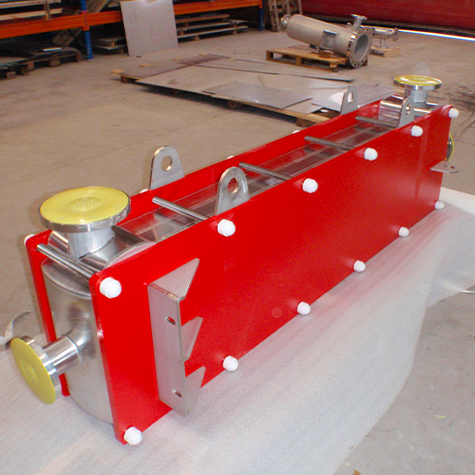

Entièrement visitables et nettoyables, les Zieplate peuvent être équipés de portes sur les deux côtés pour un accès complet. Une buse de nettoyage permet un lavage efficace sans démontage complet, garantissant ainsi une maintenance simplifiée et des performances constantes.
ZIEMEX mobilise pour ces projets ses équipes expertes en ingénierie, métallurgie, procédés, ainsi que son atelier de fabrication intégré.
Des caractéristiques techniques
au service de votre performance
Nous réalisons les échangeurs Zieplate dans la matière la plus adaptée à votre process. Cela peut être un inox standard comme du 304L ou 316L, un inox résistant à la corrosion tel que du 904L ou 310L, du duplex, du super duplex, du titane, de l’Hastelloy® C22, C276 ou C2000, de l’Inconel® ou encore du zirconium.
Les plages de températures admissibles vont de -200°C à +200°C, permettant de couvrir aussi bien des procédés cryogéniques que des applications en température modérée. Les Zieplate de ZIEMEX sont dimensionnés pour fonctionner au vide absolu (-1 barg) et peuvent résister à des pressions allant jusqu’à 30 barg.
Exemple
de mise en oeuvre
Dans le cadre d’un projet pour une blanchisserie industrielle, ZIEMEX a conçu un échangeur à plaques soudées Zieplate afin de satisfaire à une exigence réglementaire imposant une température de rejet des eaux usées, après traitement en station d’épuration, inférieure à 30 °C.
L’installation devait fonctionner selon plusieurs scénarios, mais c’est le plus contraignant qui a servi de base au dimensionnement : refroidir de l’eau chargée en fibres textiles, sortant à 40 °C, pour la ramener sous le seuil réglementaire avant rejet. La chaleur récupérée était utilisée pour préchauffer l’eau propre destinée au process, initialement à 25 °C, pour l’amener à plus de 35 °C.
- Circuit eaux usées : abaissement de la température de 40 °C à moins de 30 °C, avec un écartement entre plaques volontairement important pour réduire le risque d’encrassement et limiter l’accumulation de fibres.
- Circuit eau propre : élévation de la température de 25 °C à plus de 35 °C, atteignant un pincement thermique très faible et maximisant la récupération énergétique.
Pour faciliter l’entretien, l’appareil a été équipé de portes sur le côté process, permettant un accès direct à l’intérieur et un nettoyage complet de ce circuit. Cette configuration a permis au client de respecter la réglementation, de réduire ses besoins énergétiques et d’obtenir un retour sur investissement très rapide, tout en disposant d’un appareil fiable, visitable et durable.
