Échangeurs à plaques soudées Ziebloc™
Ultra-compacts et entièrement nettoyables
Les échangeurs à plaques soudées Ziebloc™ associent une compacité exceptionnelle à une conception pensée pour les applications nécessitant un accès complet pour le nettoyage et une maintenance simplifiée.
Grâce à leur surface d’échange totalement lisse et modulable, ils minimisent les risques d’encrassement tout en maintenant des performances thermiques élevées, même dans les environnements les plus contraignants.

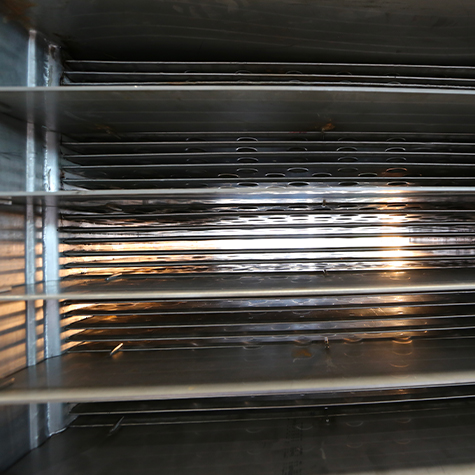

Conçus pour allier efficacité thermique et facilité d’entretien, les Ziebloc™ se distinguent par une surface d’échange optimisée, dépourvue de points de contact entre plaques.
Cette conception unique limite les retenues de particules et réduit les zones mortes, garantissant une hygiène parfaite et un fonctionnement fiable sur le long terme. Leur compacité en fait une solution idéale pour les sites où l’espace est limité, tout en offrant la possibilité d’un nettoyage mécanique direct grâce à un accès complet à l’intérieur des circuits.
Les solutions
Ziebloc™
- des performances thermiques supérieures grâce à une surface d’échange modulable, optimisée pour maximiser les coefficients d’échange tout en réduisant l’encombrement,
- une fiabilité accrue avec des épaisseurs entre plaques pouvant dépasser 20 mm pour minimiser le risque d’encrassement même avec des fluides chargés,
- une faible rétention de produit grâce à une conception entièrement vidangeable qui limite l’inertie thermique et optimise chaque cycle de production,

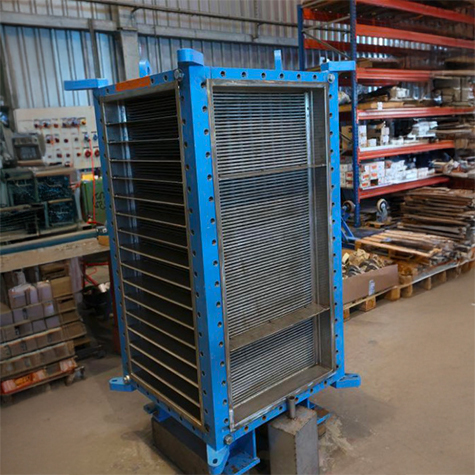

- un entretien facilité via quatre portes (deux par circuit) permettant un accès visuel et direct à l’ensemble de la surface d’échange pour un nettoyage rapide et contrôlable,
- une adaptabilité totale grâce à une fabrication sur mesure s’intégrant sans modification de tuyauterie, que ce soit en installation neuve ou en remplacement d’un appareil existant,

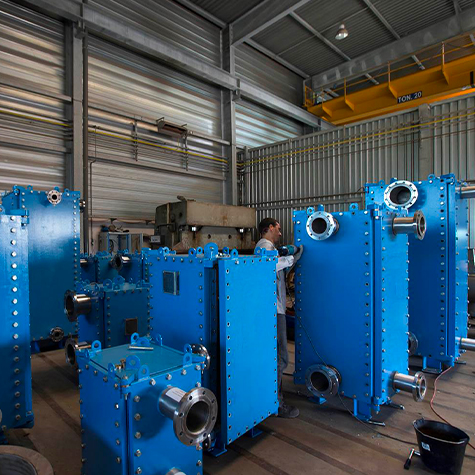

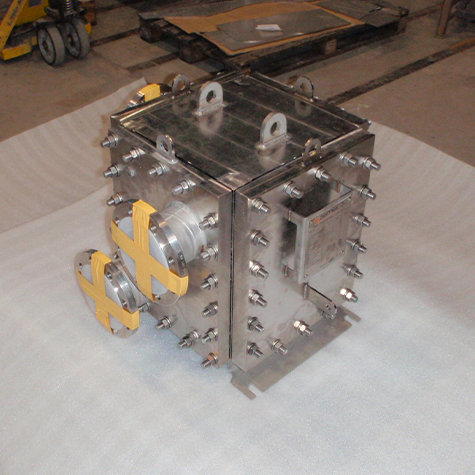

- ainsi qu’un design compact et modulaire avec un châssis en acier peint ou en inox, adapté à toutes les configurations industrielles.
Des caractéristiques techniques
au service de votre performance
Exemple
de mise en oeuvre
Pour un site industriel, ZIEMEX a conçu un échangeur à plaques soudées Ziebloc™ destiné à la récupération d’énergie sur un effluent particulièrement chaud et encrassant.
Le client devait abaisser la température d’une eau de rejet chargée, sortant à 146 °C, avant son rejet en milieu naturel, tout en valorisant cette chaleur pour chauffer son site de production.
Le Ziebloc® a permis de transférer cette énergie vers une eau de source passant de 15 °C à 137 °C, utilisée ensuite pour le chauffage du bâtiment. Ce procédé a permis au client de supprimer l’usage de vapeur, réduisant ainsi fortement les coûts énergétiques et la consommation globale du site.
Conçu pour traiter des fluides encrassants, l’échangeur intègre un écartement de 8 mm sur chaque circuit et un chicanage interne sur mesure garantissant une vitesse de circulation élevée et limitant significativement les dépôts.
